Guaina esterna 76mm del PVC 3 conduttore del rame dell'isolamento del cavo armato XLPE del centro

Informazioni di base
Luogo di origine: La CINA
Marca: OEM
Certificazione: ISO/RoHS/CE
Quantità di ordine minimo: 200 metri
Prezzo: Negotiation
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5-15day
Termini di pagamento: T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri
Capacità di alimentazione: 50000meters alla settimana
CONDUTTORE: Rame incagliato Schermo: Nastro conduttivo semi-
Isolamento: XLPE schermo del matel: Schermo di filo di rame
Riempitore: Riempitore Guaina: Separazione
Corazzato: Nastro d'acciaio galvanizzato Guaina esterna: PVC
Evidenziare:

73mm 3 core power cable

,

76mm 3 core electrical cable

,

76mm 3 Core armoured cable

Cavi elettrici corazzati 76mm esterni del centro 73mm della guaina 3 del PVC





VDE 0276 di IEC 60502-2 N2XSEYFGbY 18/30kV degli ST di YXC8VZ3V-R 18/30kV

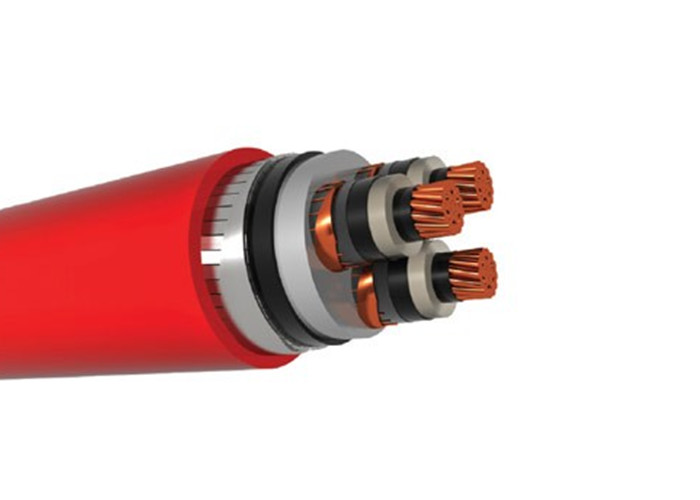

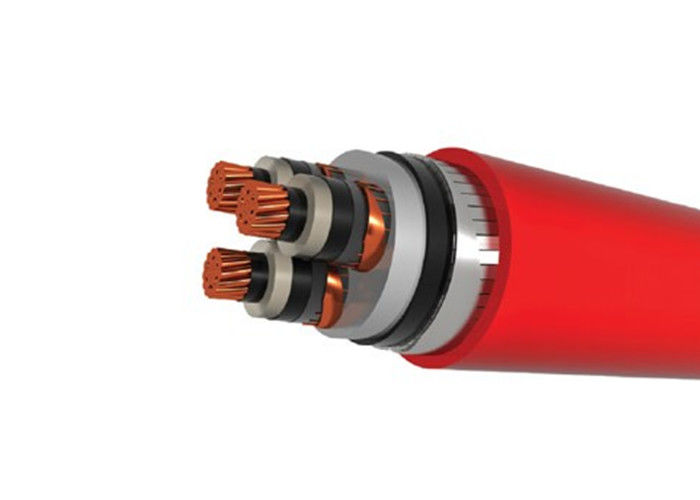

Struttura

1. Conduttore di rame incagliato

2. Semi-conduttivo interno

3. Isolamento di XLPE

4. Strato conduttivo semi- esterno

5. Nastro conduttivo semi-

6. Schermo di filo di rame

7. Riempitore

8. Guaina di separazione

9. Filo di acciaio piano galvanizzato

10. Nastro d'acciaio galvanizzato

11. Guaina esterna del PVC

Guaina esterna 76mm del PVC 3 conduttore del rame dell'isolamento del cavo armato XLPE del centro 0

Incrocio stimato
Sezione
Diametro esterno
Di cavo
Trasporto corrente
Capacità
Funzionamento
Induttanza
Funzionamento
Capacità
CC del conduttore
Resistenza a (°C) 20
Rete
Peso
mm2 millimetro Aria (A) Terra (A) MH/Km µF/Km Ohm/Km Kg/Km
3x35/16 73,00 182 183 0,46 0,11 0.524 8000
3x50/16 76,00 217 214 0,44 0,12 0.387 8900
3x70/16 80,50 269 261 0,41 0,14 0.268 10330
3x95/16 84,50 326 313 0,39 0,16 0.193 11740
3x120/16 88,50 377 356 0,38 0,17 0.153 13050
3x150/25 91,00 426 400 0,36 0,19 0.124 14420
3x185/25 96,00 488 441 0,35 0,20 0,0991 16220
3x240/25 101,00 576 510 0,33 0,21 0,0754 18800
3x300/25 107,00 654 604 0,32 0,23 0,0601 21640
3x400/35 114,50 754 688 0,30 0,25 0,0470 25620
