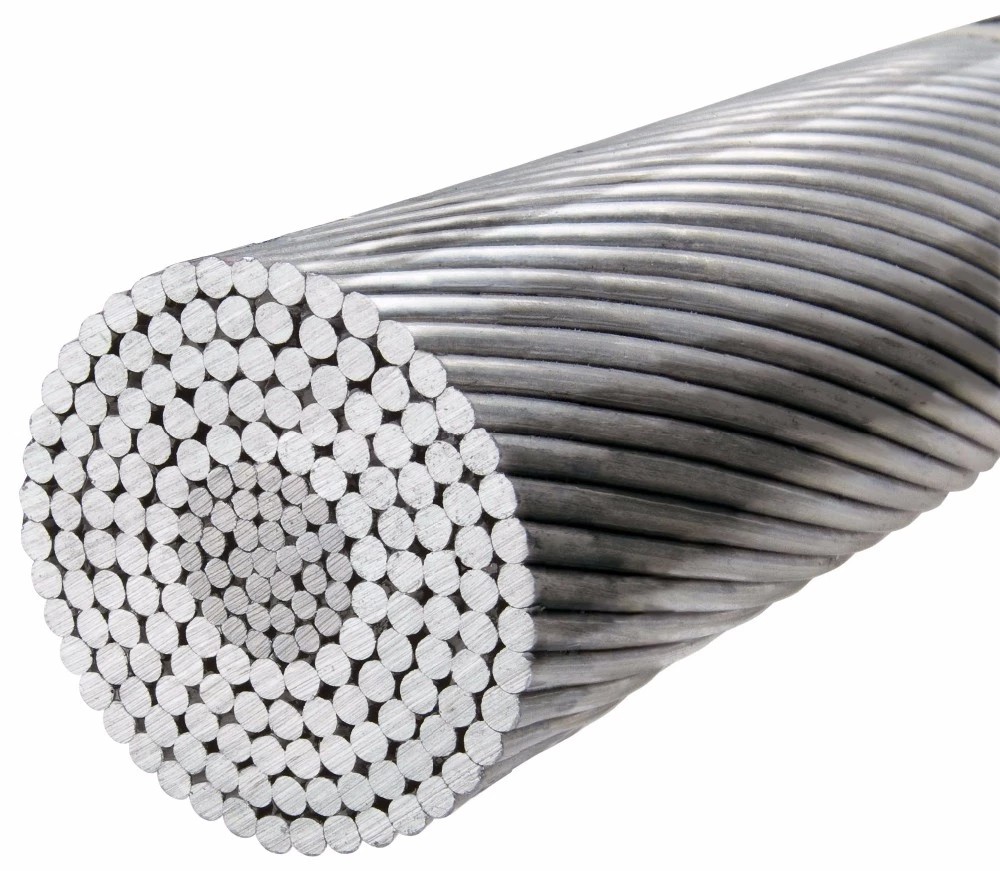

Conduttore nudo standard delle BS 215-2 sopraelevato ACSR
Caratteristiche del conduttore nudo di ACSR
- Conducibilità molto efficiente e forza ad alta resistenza.
- La maggior parte della soluzione economica per i progetti sopraelevati del trasporto e di distribuzione di energia.
- Proprietà eccellente di resistenza alle intemperie.
- Prestazione credibile e stabile fino a 40 anni.

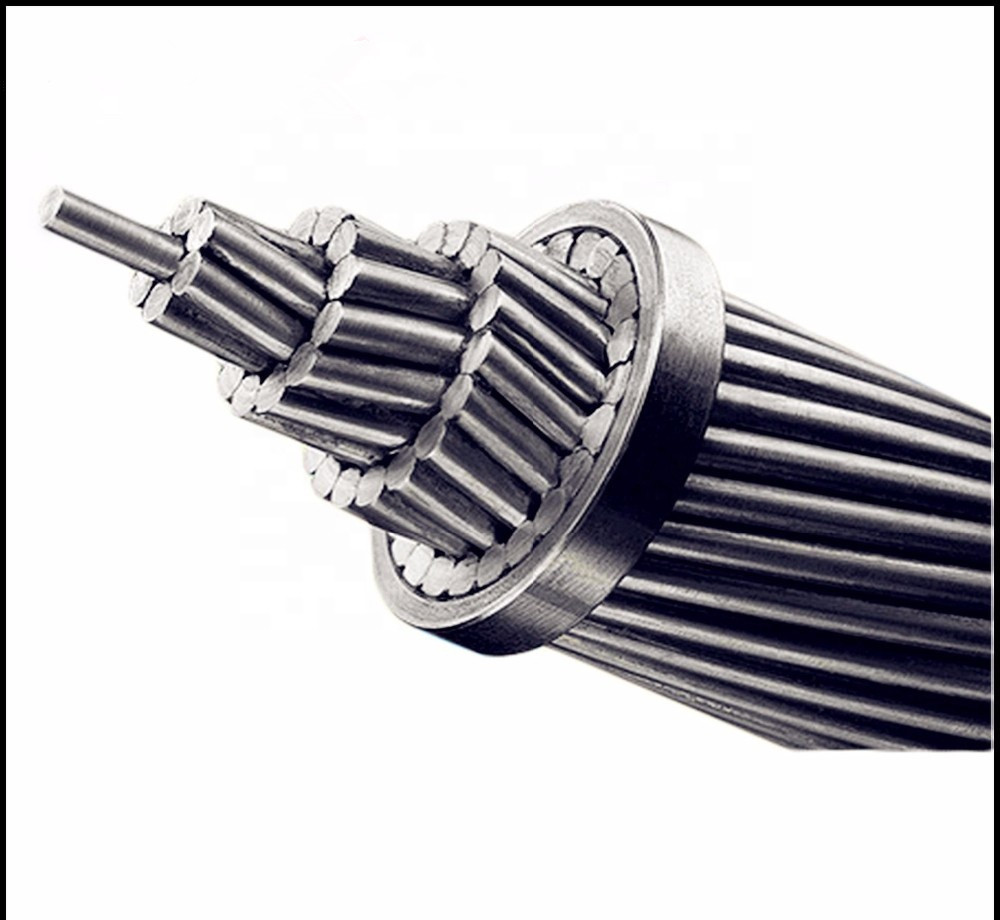

Costruzione del conduttore nudo di ACSR
- Concentrico-disposizione incagliata
-1 cavi di alluminio incagliati, 6 - 84 cavi di alluminio di fino a 4 strati.
-1 fili di acciaio di fino a 3 strati come centro, 1 - 19 fili di acciaio.
- Al/St 6/1, 7/1, 8/1, 12/7, 16/19, 18/1, 24/7, 26/7, 30/7, 30/19, 36/1, 54/7, 54/19, 72/7, 76/19, 84/19.
- Rivestimento dello zinco, di Zn-5A1-MM, di ad alta resistenza, supplemento ed ultra disponibile.
- Potere-fa entrambe la disposizione situata e destra a mano sinistra.
Parametro tecnico di specificazione del conduttore nudo della parte 2 ACSR delle BS 215
| Nome in codice |
Allume di Norminal.
mm2
|
Cavi di arenamento no/Dia.of |
Superficie totale approssimativa
mm2
|
Approssimativamente. Diametro globale.
millimetro
|
Approssimativamente peso
kg/km
|
|
Alluminio
No./mm
|
Acciaio
No./mm
|
| TALPA |
10 |
6/1.50 |
1/1.50 |
12,39 |
4,50 |
43 |
| SCOIATTOLO |
20 |
6/2.11 |
1/2.11 |
24,43 |
6,33 |
85 |
| GOPHER |
25 |
6/2.36 |
1/2.36 |
30,62 |
7,08 |
106 |
| DONNOLA |
30 |
6/2.59 |
1/2.59 |
36,88 |
7,77 |
128 |
| VOLPE |
35 |
6/2.79 |
1/2.79 |
42,77 |
8,37 |
149 |
| FURETTO |
40 |
6/3.00 |
1/3.00 |
49,48 |
9,00 |
172 |
| CONIGLIO |
50 |
6/3.35 |
1/3.35 |
61,70 |
10,05 |
214 |
| VISONE |
60 |
6/3.66 |
1/3.66 |
73,71 |
10,98 |
255 |
| MOFFETTA |
60 |
12/2.59 |
7/2.59 |
100,30 |
12,95 |
465 |
| CASTORO |
70 |
6/3.99 |
1/3.99 |
87,29 |
11,97 |
302 |
| CAVALLO |
70 |
12/2.79 |
7/2.79 |
116,17 |
13,95 |
538 |
| PROCIONE LAVATORE |
75 |
6/4.10 |
1/4.10 |
92,40 |
12,30 |
320 |
| LONTRA |
80 |
6/4.22 |
1/4.22 |
97,86 |
12,66 |
339 |
| CAT |
90 |
6/4.50 |
1/4.50 |
111,30 |
13,50 |
386 |
| LEPRE |
100 |
6/4.72 |
1/4.72 |
122,50 |
14,16 |
425 |
| CANE |
100 |
6/4.72 |
7/1.57 |
118,50 |
14,15 |
394 |
| IENA |
100 |
7/4.39 |
7/1.93 |
126,20 |
14,57 |
450 |
| LEOPARDO |
125 |
6/5.28 |
7/1.75 |
148,10 |
15,81 |
492 |
| COYOTE |
125 |
26/2.54 |
7/1.91 |
152,20 |
15,89 |
522 |
| PUMA |
125 |
18/3.05 |
1/3.05 |
137,50 |
15,25 |
419 |
| TIGRE |
125 |
30/2.36 |
7/2.36 |
161,70 |
16,52 |
602 |
| LUPO |
150 |
30/2.59 |
7/2.59 |
194,90 |
18,13 |
726 |
| DINGO |
150 |
18/3.35 |
1/3.35 |
167,50 |
16,75 |
506 |
| LYNX |
175 |
30/2.79 |
7/2.79 |
226,20 |
19,53 |
842 |
