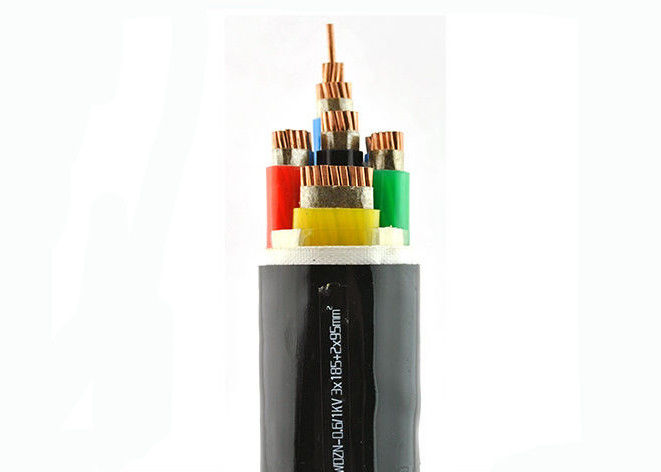

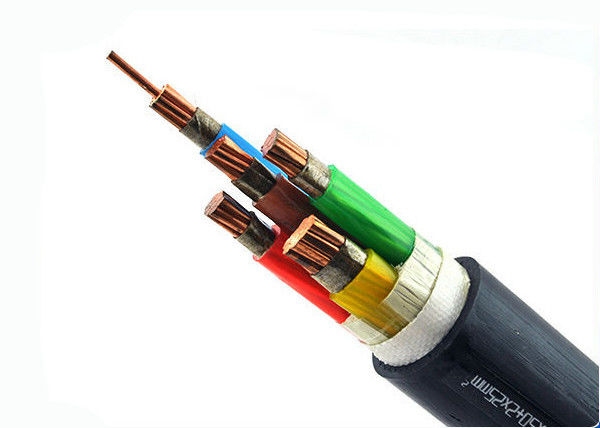

Name: 4 il fuoco del centro 1kV ha valutato il cavo elettrico, il cavo elettrico resistente al fuoco 240mm2
Brand: OEM

Isolamento resistente al fuoco 0.6/1kV Mica Tape del cavo XLPE del centro di bassa tensione 4

Applicazioni

Questi cavi sono utilizzati per attrezzatura elettronica nel sistema dell'installazione di bassa tensione, essi sono adatti ad installazione dentro all'interno ed all'aperto, nei canali per cavi, nell'ambito di terra, nelle stazioni di commutazione e di potere, distribuzioni locali di energia, impianti industriali, dove non c'è rischio di danno meccanico.
Costruzione

1. Conduttori

I conduttori saranno neanche di classe 1 o di classe 2 di rame temprato normale o metallo-rivestito o di alluminio o della lega di alluminio normale, o di classe 5 di rame normale o metallo-rivestito conforme all'IEC 60228.
2. Isolamento

Nastro della mica.
Il materiale e lo spessore di XLPE saranno secondo l'IEC 60502 o le BS 5467 hanno valutato per il servizio continuo 90°C.

3. Assemblea/copertura interna

Le coperture interne possono essere espelse o avvolte. Per i cavi con i centri circolari, eccetto i cavi con i più di cinque centri, una copertura interna avvolta sarà permessa soltanto se gli interstizi fra i centri sono riempiti sostanzialmente. Un raccoglitore adatto è permesso prima dell'applicazione di una copertura interna espelsa. Il materiale è compatibile con il materiale isolante, i materiali utilizzati per le coperture ed i riempitori interni saranno adatti a temperatura di funzionamento del cavo e compatibili con il materiale isolante. Per i cavi liberi dell'alogeno, la copertura ed i riempitori interni inoltre saranno composto libero dell'alogeno.
4. Armatura

I fili acciaio/d'acciaio applicati elicoidale sopra la copertura interna secondo l'IEC 60502-1, o doppi nastri di alluminio/d'acciaio di alluminio/galvanizzati e filo di rame di rame/in scatola possono anche essere fabbricati su richiesta.
5. Guaina esterna

La guaina esterna sarà del tipo espulso ST1/ST2 del PVC secondo l'IEC 60502-1, il tipo ST3/ST7, il composto libero ST8, Polychloroprene, polietilene chlorosulfonated del polietilene dell'alogeno o i simili polimeri, il tipo SE1 sono inoltre disponibili a richiesta.
6. Prestazione di fuoco dei conduttori

I cavi possono essere forniti con la guaina esterna ignifuga speciale del PVC per aderire ai requisiti della prova della fiamma dell'IEC 60332-3-22, IEC 60332-3-23 e l'IEC 60332-3-24, materiale libero dell'alogeno aderisce a IEC60754-1/2 ed all'IEC 60684-2.

**Caratteristiche fisiche ed elettriche del CAVO dei 4 CENTRI (UNARMOURED):**
No.cores x inter-sec.	Isolamento spessore	Termine nominale Guaina spessore	Ø esterno approssimativamente.	peso approssimativamente.	Valutazioni correnti in aria 30℃	Le valutazioni correnti hanno sepolto 20℃	resistenza massima di CC a 20℃
millimetro di ²	millimetro	millimetro	millimetro	chilogrammo/chilometro			Ω/km
4×4	1,0	1,8	14,9	339	30	38	4,61
4×6	1,0	1,8	16,1	436	38	48	3,08
4×10	1,0	1,8	19,3	669	53	66	1,83
4×16	1,0	1,8	21,8	953	70	86	1,15
4×25	1,2	1,8	26,0	1374	94	112	0,73
4×35	1,2	1,8	28,7	1810	116	135	0,52
4×50	1,4	1,9	29,5	2312	139	161	0,39
4×70	1,4	2,1	33,0	3105	177	202	0,27
4×95	1,6	2,2	38,1	4179	217	240	0,19
4×120	1,6	2,4	41,1	5185	254	274	0,15
4×150	1,8	2,5	45,8	6414	294	309	0,12
4×185	2,0	2,7	50,5	7901	337	346	0,10
4×240	2,2	2,9	55,7	10249	401	403	0,08
4×300	2,4	3,1	63,4	13365	470	459	0,06

DETTAGLI DI METODO DELL'INSTALLAZIONE

A1 – parete termicamente insolated (il Unico centro)	A2 – parete termicamente insolated (multiconduttore)	B1 – electroduct evidente (il Unico centro)	B2 – electroduct evidente (multiconduttore)


B1 – Electroduct in muratura (il Unico centro)	B1 – Electroduct in muratura (multiconduttore)	C – sulla parete	C – sul soffitto


C – vassoio non perforato	F – vassoio perforato (il Unico centro)	F – vassoio perforato (multiconduttore)	F – sospesa (il Unico centro)


E – sospesa (multiconduttore)	B2 – spazio della costruzione	B2 – spazio della costruzione	B1 – Electroduct (il Unico centro)


B2 – Electroduct (multiconduttore)	B2 – canalizzazione chiusa incastonata in pavimento (multiconduttore)	B2 – canalizzazione chiusa incastonata in pavimento (multiconduttore)	B1 – canalizzazione arieggiata incastonata in pavimento


C – incastonata nella muratura	D – sepolta nella protezione meccanica supplementare

Dati del tamburo per cavi

TAMBURI PER CAVI	Diametro di D1=Flange (millimetro)	Larghezza di W=Useful (millimetri)	Diametro di D2=Barrel (millimetro)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

GARANZIA

Per un periodo cominciare alla data ha spedito le merci al compratore e la continuazione per un periodo di 12 mesi da allora in poi.

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	OEM
Certificazione:	CE, CB

Prezzo:	Negotiation
Packaging Details:	Standard export package
Tempi di consegna:	15-20 giorni lavorativi o negoziati
Termini di pagamento:	T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri

Applicazione:	Industriale, sotterraneo	Materiale di isolamento:	XLPE
Conduttore Material:	Rame	Tipo:	Bassa tensione
Tensione:	0.6/1kV	Il centro:	4
Evidenziare:	1kV fire rated electrical cable , 240mm2 fire resistant power cable , 240mm2 fire resistant electrical cable
