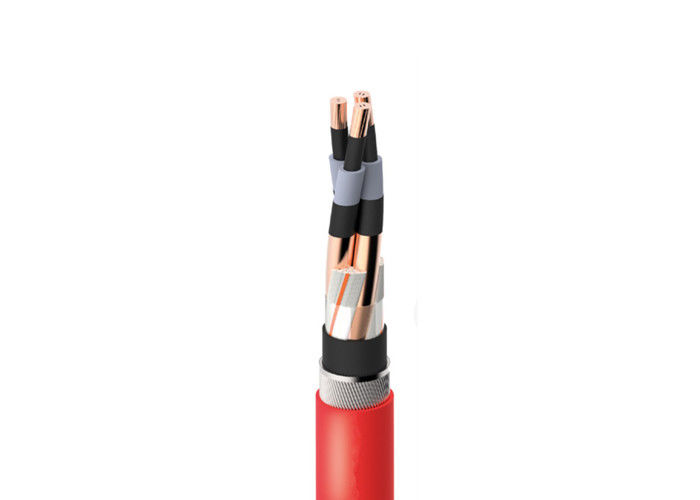

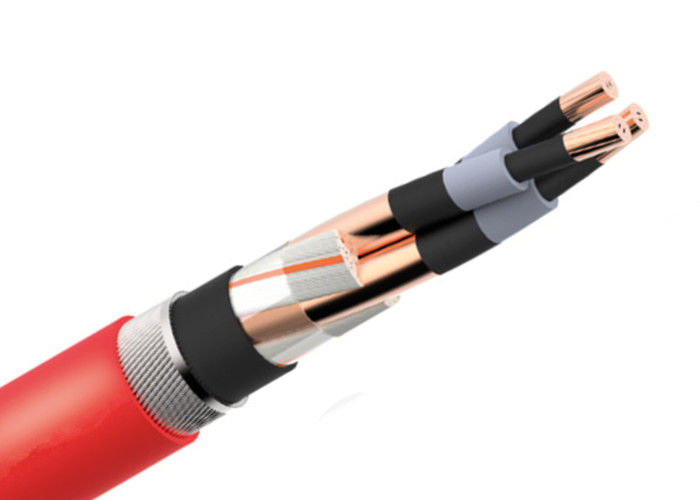

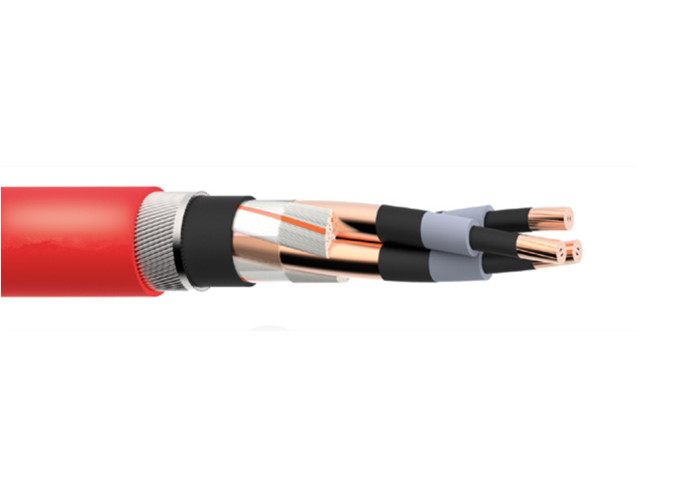

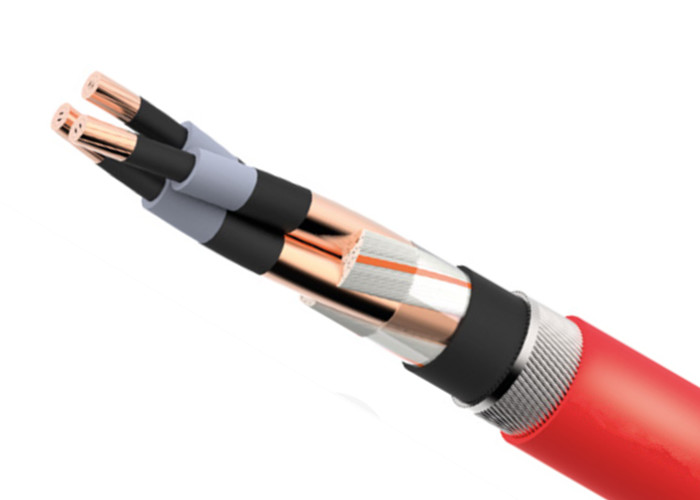

Name: 3 conduttore del rame della guaina del cavo elettrico di SWA 50mm2 sistemi MV del centro LSZH
Brand: OEM

Cavi elettrici sotterranei di sistemi MV del centro della guaina 50mm2 70mm2 3 di LSZH

APPLICAZIONE

Cavi elettrici per le reti di potere, sotterranei e nella canalizzazione di cavo, in installazioni con la minaccia potenziale contro vita ed attrezzature in caso di fuoco, fumo ed emissioni tossiche dei vapori.

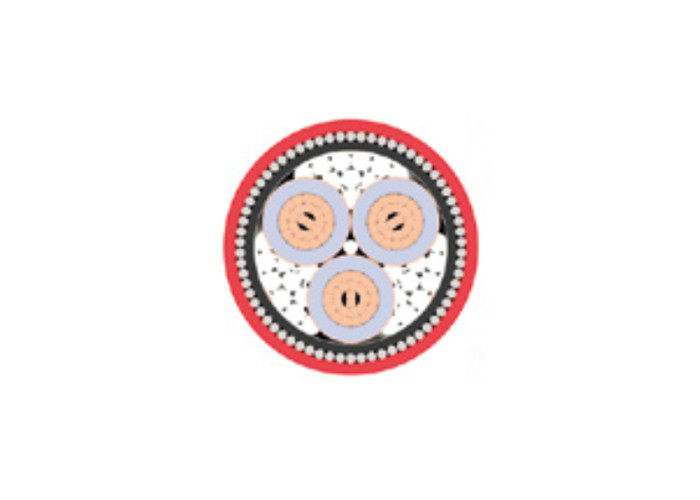

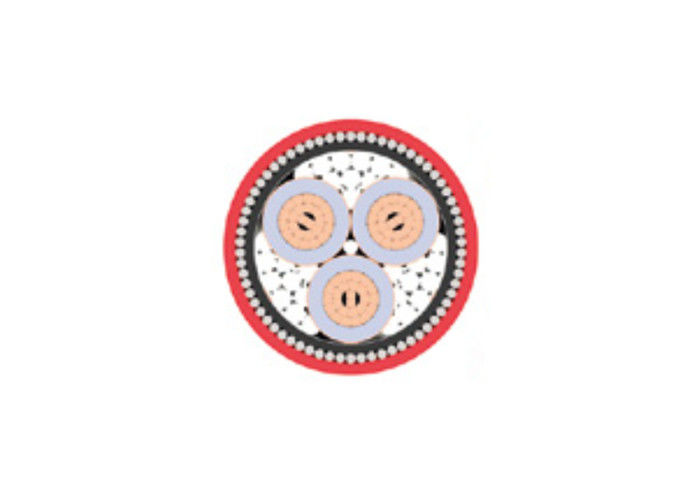

COSTRUZIONE
Conduttore
La classe 2 ha incagliato il conduttore di rame secondo l'en 60228 delle BS
(precedentemente le BS 6360)
Conduttore Screen
XLPE Semi-conduttivo (polietilene unito con legami atomici incrociati)
Isolamento
Tipo GP8 di XLPE (polietilene unito con legami atomici incrociati) secondo
Le BS 7655
Schermo di isolamento
XLPE Semi-conduttivo (polietilene unito con legami atomici incrociati)
Schermo metallico
Singolo o schermo di rame globale del nastro secondo le BS 7835
Riempitore
Fibra dell'ANIMALE DOMESTICO (polietilene tereftalato)
Separatore
Nastro legante
Lettiera
LSZH (alogeno zero del fumo basso)
Armatura
Il singolo centro: AWA (cavo di alluminio corazzato)
Multiconduttore: SWA (filo di acciaio corazzato)
Guaina
LSZH (alogeno zero del fumo basso)

CARATTERISTICHE
Valutazione di tensione (Uo/U) (Um)
19/33 (36) di chilovolt
Valutazione di temperatura
Riparato: 0°C a +90°C
Caratteristiche di combustione:
Indice dell'ossigeno: 35
0,5% HCl conformemente all'en 50267-2-1 delle BS
Classificazione bassa del fumo basata sulla prova del cubo 3metre.
I cavi completi aderiscono ai requisiti della prova di fuoco
EN 50266-2-4 DELLE BS
Raggio di piegamento minimo
Il singolo centro - riparato: un diametro esterno di 15 x
il centro 3 - fisso: un diametro esterno di 12 x
(Singolo camice del diametro esterno del centro 12 x e 3 del centro 10 x
diametro in cui le curvature sono posizionate adiacente ad un giunto o
termini a condizione che il piegamento è controllato con attenzione
mediante l'uso di un precedente)
Colore della guaina
Rosso, nero

3 conduttore del rame della guaina del cavo elettrico di SWA 50mm2 sistemi MV del centro LSZH 0

DIMENSIONI

NO. DI I CENTRI	INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	DIAMETRO NOMINALE			PESO NOMINALE kg/km
		Sotto l'armatura millimetro	Sopra l'armatura millimetro	In generale millimetro
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	32,6 34,3 35,9 37,5 39,3 41,7 44,2 47,3 50,5 54,2 60,5 65 65,1 68,8 72,6 76,3 79,3 83,4 88,8 93,9 100,8	36,6 38,3 39,9 42,5 44,3 46,7 49,2 52,3 55,5 59,2 65,5 70 71,4 75,1 78,9 82,6 85,6 89,7 95,1 100,2 107,1	41 42,9 44,5 47,3 49,3 51,7 54,4 57,7 61,1 65 71,6 76,5 78,2 82,1 86,1 90 93,2 97,5 103,3 108,8 116,1	2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200

CONDUTTORI
Classifichi 2 conduttori incagliati per il singolo centro ed i cavi multipolari

INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	NO. MINIMO DEI CAVI IN CONDUTTORE						RESISTENZA MASSIMA DI CONDUTTORE a 20ºC
	Circolare		Circolare compressa		A forma di		Conduttore di rame temprato
	Cu	Al	Cu	Al	Cu	Al	Cavi normali ohms/km
70 95 120 150 185 240 300 400 500 630 800 1000	19 19 37 37 37 37 61 61 61 91 91 91	19 19 37 37 37 37 61 61 61 91 91 91	12 15 18 18 30 34 34 53 53 53 53 53	12 15 15 15 30 30 30 53 53 53 53 53	12 15 18 18 30 34 34 53 53 53 - -	12 15 15 15 30 30 30 53 53 53 - -	0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176

CARATTERISTICHE ELETTRICHE
Conduttori di rame (cavi armati isolati secondo le BS 7835)
Capacità di carico corrente

NO. DI I CENTRI	INCROCIO NOMINALE AREA SEZIONALE millimetro di ²	VALUTAZIONE CORRENTE CONTINUA
		In terra Amp		In condotte Amp		In aria Amp
		Trifoglio	Piano	Trifoglio	Piano	Trifoglio	Piano
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600	280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600	260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530	270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530	310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740	370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740

RIDURRE LE IMPOSTE SUI FATTORI

°C di TEMPERATURA DELL'ARIA	25	30	35	40	45	50	55
RIDURRE LE IMPOSTE SU FATTORE	1,00	0,96	0,92	0,88	0,83	0,78	0,73
°C di TEMPERATURA AL SUOLO	10	15	20	25	30	35	40
RIDURRE LE IMPOSTE SU FATTORE	1,03	1,00	0,97	0,93	0,89	0,86	0,82
RESISTIVITÀ TERMICA AL SUOLO k.m/W	0,9	1,0	1,2	1,5	2,0	2,5	3,0
RIDURRE LE IMPOSTE SU FATTORE	1,06	1,04	1,00	0,92	0,82	0,74	0,68
PROFONDITÀ DI STENDITURA del mtr	0,80	1,00	1,25	1,50	1,75	2,00	2,50
RIDURRE LE IMPOSTE SU FATTORE	1,00	0,97	0,95	0,94	0,93	0,91	0,90

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	OEM
Certificazione:	ISO/RoHS/CE

Quantità di ordine minimo:	200 metri
Prezzo:	Negotiation
Imballaggi particolari:	pacchetto standard dell'esportazione
Tempi di consegna:	15-20 giorni lavorativi o negoziati
Termini di pagamento:	T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri
Capacità di alimentazione:	50000meters alla settimana

CONDUTTORE:	La classe 2 ha incagliato il conduttore di rame	Schermo di conduttore:	XLPE Semi-conduttivo
Isolamento:	XLPE	Schermo di isolamento:	XLPE Semi-conduttivo
Schermo metallico:	Singolo o schermo di rame globale del nastro	Riempitore:	Fibra del polietilene tereftalato
separatore:	Nastro legante	Armatura:	Il singolo centro: AWA (cavo di alluminio corazzato) multiconduttore: SWA (filo di acciaio corazzato
Guaina:	LSZH
