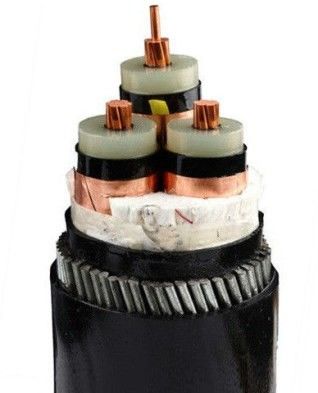

I cavi medi ignifugi di tensione di 3.6kv XLPE hanno temprato il conduttore di rame Core

cavo del xlpe del centro 3.6kv 3

cavi medi di tensione del xlpe

cavo del lszh del xlpe 3.6kv

Luogo di origine:

La CINA

Marca:

OEM

Certificazione:

ISO/RoHS/CE

Contattaci

Chiedi un preventivo

I cavi medi ignifugi di tensione di 3.6kv XLPE hanno temprato il conduttore di rame Core

Product Details

Il centro del conduttore:

Rame temprato o alluminio estratto duro

Materiale di isolamento:

Polietilene unito con legami atomici incrociati (XLPE)

Tipi corazzati:

DSTA/SWA/AWA o Unarmoured

Materiale esterno della guaina:

Cloruro di polivinile (PVC) o polietilene (PE)

Norma:

BACCANO DI IEC ASTM DELLE BS, IEC 60502-2, GB12706, IEC60228

colore:

Nero o come requisito

Imballaggio:

tamburo dell'Di legno-acciaio, tamburo d'acciaio, tamburo di legno

Speciale Requiremets:

L'alogeno resistente al fuoco, ignifugo, basso del fumo libera

Campione:

Y, se

Applicazione:

Sotterraneo, costruzione, industriale, distribuzione di energia e linea di trasmissione

Tensione:

3.6KV a 35KV

Evidenziare:

cavo del xlpe del centro 3.6kv 3

cavi medi di tensione del xlpe

cavo del lszh del xlpe 3.6kv

Payment & Shipping Terms

Quantità di ordine minimo

200 metri

Prezzo

negotiable

Imballaggi particolari

pacchetto standard dell'esportazione

Tempi di consegna

15-20 giorni lavorativi o negoziati

Termini di pagamento

T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri

Capacità di alimentazione

50000meters alla settimana

Il centro di alluminio collegato trasversale 3x1 del cavo elettrico del polietilene 95mm2 sistemi MV

Ottieni il miglior prezzo

Singolo isolamento di EPR del cavo elettrico del centro 35KV 250mm2 sistemi MV per i circuiti dell'alimentatore

Ottieni il miglior prezzo

Guaina di rame del PVC del cavo elettrico del conduttore 69kV sistemi MV 750mm2

Ottieni il miglior prezzo

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero

Ottieni il miglior prezzo

Contattaci

Contatta ora

Product Description

Ignifugo di 35kV sistemi MV cavo il conduttore di rame temprato Core

TENSIONE MEDIA DEL CAVO DI TENSIONE

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

COSTRUZIONE MEDIA DEL CAVO DI TENSIONE

1. conduttore: Di rame o di alluminio (class1 o classe 2)

2. strato semiconduttore interno

3. isolamento: Polietilene inchiostrato trasversale (XLPE)

4. strato semiconduttore esterno

5. Corazzato o Unarmoured

6. Spostamento del materiale conduttivo

7. Schermo: Intrecciando dei fili di rame o del nastro di rame

8. Separatore

9. rivestimento esterno: PVC o PE

APPLICAZIONE MEDIA DEL CAVO DI TENSIONE

Il cavo del xlpe di sistemi MV è usato per trasmettere e distribuire il potere nel trasporto di energia ed il sistema di distribuzione di 35kV o per abbassarsi. Si applica generalmente ai campi compreso potere, costruzione, miniere, metallurgia, l'industria petrochimica e la comunicazione in completo sostituire del cavo elettrico isolato di carta a bagno d'olio ed in parziale sostituisce del cavo elettrico isolato PVC.

CARATTERISTICHE MEDIE DEL CAVO DI TENSIONE

Adatto a linee del trasporto e di distribuzione di energia con tensione nominale 3.6/6 kV~26/35 chilovolt.

1. Tensioni nominali: 3.6/6 kV~26/35 chilovolt

2. La temperatura ambiente per installazione: ≥0℃

3. Temperatura massima del conduttore nell'operazione normale: ≤90℃

4. Temperatura di funzionamento massima del raggiro. Quando cavo messo in cortocircuito (durata massima 5s): 250℃

XLPE ISOLANO LA GUAINA SISTEMI MV DEL PVC CABLANO I DATI

Tipo	Specificazione	Diametro del conduttore	Spessore nominale di isolamento	Spessore nominale della guaina	Diametro approssimativamente esterno di cavo	Approssimativamente peso di cavo
						CU	AL
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC	mm2	millimetro	millimetro	millimetro	millimetro	kg/km	kg/km
	3×25	6,0	2,5	2,1	36,1	1660	1203
	3×35	7,0	2,5	2,1	38,3	2018	1383
	3×50	8,4	2,5	2,2	41,3	2481	1619
	3×70	10,0	2,5	2,4	45,1	3199	1959
	3×95	11,5	2,5	2,5	48,6	4064	2339
	3×120	13,0	2,5	2,6	52,9	4902	2729
	3×150	14,5	2,5	2,7	55,2	5758	3072
	3×185	16,2	2,5	2,8	59,8	6965	3609
	3×240	18,4	2,5	3,0	64,7	8724	4309
	3×300	20,5	2,5	3,2	70,5	10701	5154
	3×400	23,5	2,5	3,4	78,0	13417	6340

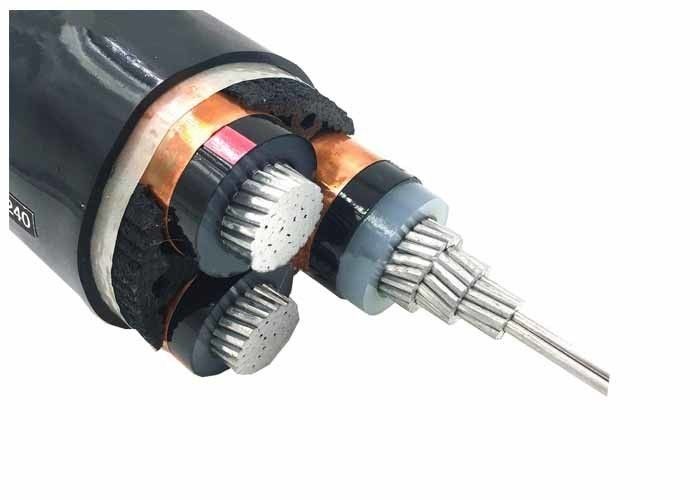

I cavi medi ignifugi di tensione di 3.6kv XLPE hanno temprato il conduttore di rame Core 0

TIPO & APPLICAZIONE DI CAVO MEDI DI TENSIONE

Tipo cinese (tipo generale)		Descrizione	Applicazione
Cu	Al	Descrizione	Applicazione
YJV (CU/XLPE/PVC)	YJLV (AL/XLPE/PVC)	Il PVC isolato XLPE del conduttore del Cu (conduttore di Al) ha inguainato il cavo elettrico	Risiedendo all'interno, nel tunnel, riparato sul sostegno, il tubo e sepolto nel suolo, il cavo non può sopportare le forze meccaniche esterne.
YJY (CU/XLPE/PE)	YJLY (AL/XLPE/PE)	Il PE isolato XLPE del conduttore del Cu (conduttore di Al) ha inguainato il cavo elettrico
YJV22 (CU/XLPE/STA/PVC)	YJLV22 (AL/XLPE/STA/PVC)	Il conduttore del Cu (conduttore) di Al XLPE ha isolato il doppio del acciaio-nastro che il PVC corazzato ha inguainato il cavo elettrico	Per risiedere all'interno, nel tunnel, la fossa del cavo, o diretto in terra, capace di sopportare le forze meccaniche esterne, ma incapace di sopportare grande forza di trazione.
YJV23 (CU/XLPE/STA/PE)	YJLV23 (AL/XLPE/STA/PE)	Il conduttore del Cu (conduttore) di Al XLPE ha isolato il doppio del acciaio-nastro che il PE corazzato ha inguainato il cavo elettrico
YJV62 (CU/XLPE/ATA/PVC)	YJLV62 (AL/XLPE/ATA/PVC)	Il conduttore del Cu (conduttore) di Al XLPE ha isolato il doppio del alluminio-nastro che il PVC corazzato ha inguainato il cavo elettrico
YJV32 (CU/XLPE/SWA/PVC)	YJLV32 (AL/XLPE/SWA/PVC)	Il conduttore del Cu (conduttore) di Al XLPE ha isolato il acciaio-cavo che il PVC corazzato ha inguainato il cavo elettrico	Per risiedere all'interno, nel tunnel, nella fossa del cavo, buono o diretto in terra, capace di sopportare le forze meccaniche esterne e determinata forza di trazione
YJV33 (CU/XLPE/SWA/PE)	YJLV33 (AL/XLPE/SWA/PE)	Il conduttore del Cu (conduttore) di Al XLPE ha isolato il acciaio-cavo che il PE corazzato ha inguainato il cavo elettrico
YJV72 (CU/XLPE/AWA/PVC)	YJLV72 (AL/XLPE/AWA/PVC)	Il conduttore del Cu (conduttore) di Al XLPE ha isolato il alluminio-cavo che il PE corazzato ha inguainato il cavo elettrico

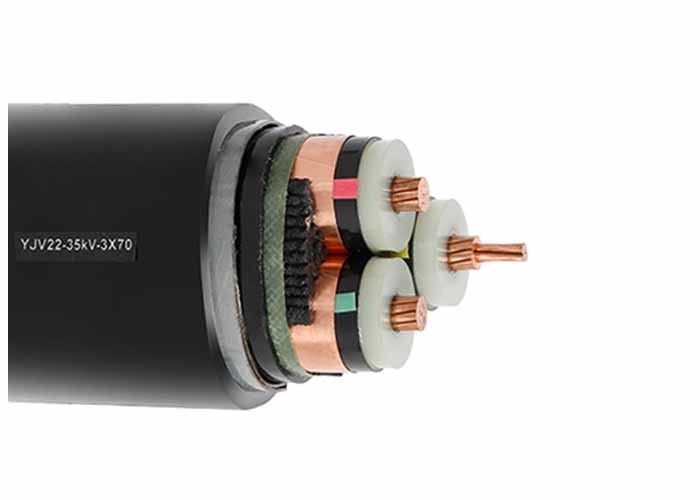

I cavi medi ignifugi di tensione di 3.6kv XLPE hanno temprato il conduttore di rame Core 1
