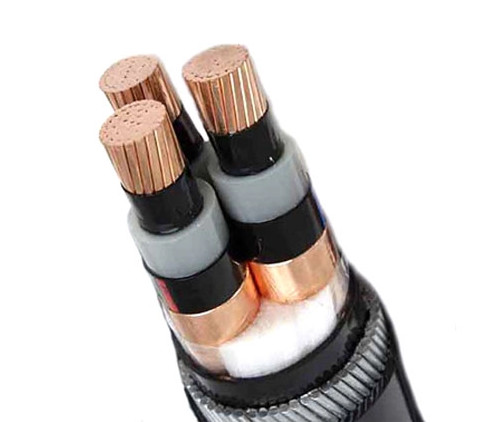

Cavo armato di alluminio di GB12706 3.6kv XLPE, cavo di SWA di 400mm2 XLPE

cavo elettrico del xlpe 400mm2

cavo armato del xlpe 3.6kv

cavo di SWA del xlpe 400mm2

Luogo di origine:

La CINA

Marca:

OEM

Certificazione:

ISO/RoHS/CE

Contattaci

Chiedi un preventivo

Cavo armato di alluminio di GB12706 3.6kv XLPE, cavo di SWA di 400mm2 XLPE

Product Details

Il centro del conduttore:

Rame temprato o alluminio estratto duro

Materiale di isolamento:

Polietilene unito con legami atomici incrociati (XLPE)

Tipi corazzati:

DSTA/SWA/AWA o Unarmoured

Materiale esterno della guaina:

Cloruro di polivinile (PVC) o polietilene (PE)

Norma:

BACCANO DI IEC ASTM DELLE BS, IEC 60502-2, GB12706, IEC60228

colore:

Nero o come requisito

Imballaggio:

tamburo dell'Di legno-acciaio, tamburo d'acciaio, tamburo di legno

Speciale Requiremets:

L'alogeno resistente al fuoco, ignifugo, basso del fumo libera

Campione:

Y, se

Applicazione:

Sotterraneo, costruzione, industriale, distribuzione di energia e linea di trasmissione

Tensione:

3.6KV a 35KV

Evidenziare:

cavo elettrico del xlpe 400mm2

cavo armato del xlpe 3.6kv

cavo di SWA del xlpe 400mm2

Payment & Shipping Terms

Quantità di ordine minimo

200 metri

Prezzo

negotiable

Imballaggi particolari

pacchetto standard dell'esportazione

Tempi di consegna

15-20 giorni lavorativi o negoziati

Termini di pagamento

T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri

Capacità di alimentazione

50000meters alla settimana

Il centro di alluminio collegato trasversale 3x1 del cavo elettrico del polietilene 95mm2 sistemi MV

Ottieni il miglior prezzo

Singolo isolamento di EPR del cavo elettrico del centro 35KV 250mm2 sistemi MV per i circuiti dell'alimentatore

Ottieni il miglior prezzo

Guaina di rame del PVC del cavo elettrico del conduttore 69kV sistemi MV 750mm2

Ottieni il miglior prezzo

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero

Ottieni il miglior prezzo

Contattaci

Contatta ora

Product Description

3.6kv XLPE ha isolato i cavi elettrici di 300mm2 400mm2 GB12706 sistemi MV

NORMA MEDIA DEL CAVO DI TENSIONE

Secondo GB12706 (uguale a IEC60502). Il cavo di sistemi MV anche ha potuto essere producted dal livello di ASTM, le BS, BACCANO e AS/NZS o altre norme come richiesta.

TENSIONE MEDIA DEL CAVO DI TENSIONE

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

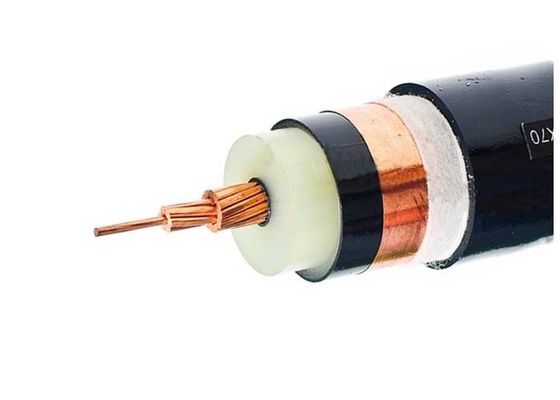

Cavo armato di alluminio di GB12706 3.6kv XLPE, cavo di SWA di 400mm2 XLPE 0

COSTRUZIONE MEDIA DEL CAVO DI TENSIONE

1. conduttore: Di rame o di alluminio (class1 o classe 2)

2. strato semiconduttore interno

3. isolamento: Polietilene inchiostrato trasversale (XLPE)

4. strato semiconduttore esterno

5. Corazzato o Unarmoured

6. Spostamento del materiale conduttivo

7. Schermo: Intrecciando dei fili di rame o del nastro di rame

8. Separatore

9. rivestimento esterno: PVC o PE

APPLICAZIONE MEDIA DEL CAVO DI TENSIONE

Con le caratteristiche della capacità stabile, la tecnologia avanzata, le vaste risorse materiali, il prezzo basso, buon flessibile e facile situarsi e mantenere, il XLPE hanno isolato il cavo medio di tensione sono adatti da essere posto per la linea di distribuzione di energia con tensione nominale fino a 35kV.

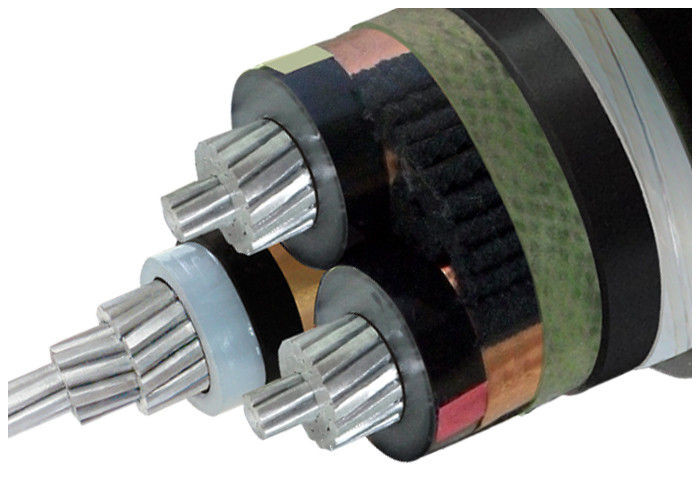

Cavo armato di alluminio di GB12706 3.6kv XLPE, cavo di SWA di 400mm2 XLPE 1

CARATTERISTICHE MEDIE DEL CAVO DI TENSIONE

1. La temperatura di lavoro ammissibile da sempre del centro conduttivo del cavo non è più di 90 °C.

2. Durante il cortocircuito (il tempo permanente massimo non è di più di 5 secondi), la temperatura massima del conduttore di cavo non è più di 250°C.

3. Il livello di differenza di stenditura del cavo non è limitato. Nel porre il cavo, la temperatura ambiente non è più bassa di 0°C.

4. peso leggero, buon piegando proprietà ed installazione e manutenzione facili.

TIPO & APPLICAZIONE DI CAVO MEDI DI TENSIONE

TIPO		NOME	Applicazione principale
Il centro del CU	Il centro di AL
YJV/YJY	YJLV/YJLY	XLPE ha isolato, PVC/PE ha inguainato il cavo elettrico	Per la stenditura dell'interno, tunnel, canale e nderground. Incapace di sopportare le forze meccaniche esterne, ma sopporta la forza della trazione durante situato
YJV22/YJV23	YJLV22/YJLV23	XLPE ha isolato, nastro d'acciaio corazzato, PVC/PE ha inguainato il cavo elettrico	Per la stenditura dell'interno , tunnel, canale e metropolitana. Capace di sopportare esterno forze meccaniche, ma incapace di sopportare grande forza di trazione
YJV32/YJV33	YJLV32/YJLV33	XLPE ha isolato, filo di acciaio sottile corazzato, PVC/PE ha inguainato il cavo elettrico	Per risiedere nell'asse, differenza di volontà sotterranea dell'acqua grande del livello. Capace di sopportare le forze meccaniche esterne e forza di trazione moderata
YJV42/YJV43	YJLV42/YJLV43	XLPE ha isolato, filo di acciaio spesso corazzato, PVC/PE ha inguainato il cavo elettrico	Per risiedere nell'acqua e nel fondale marino. Capace di sopportare pressione positiva e la forza di trazione

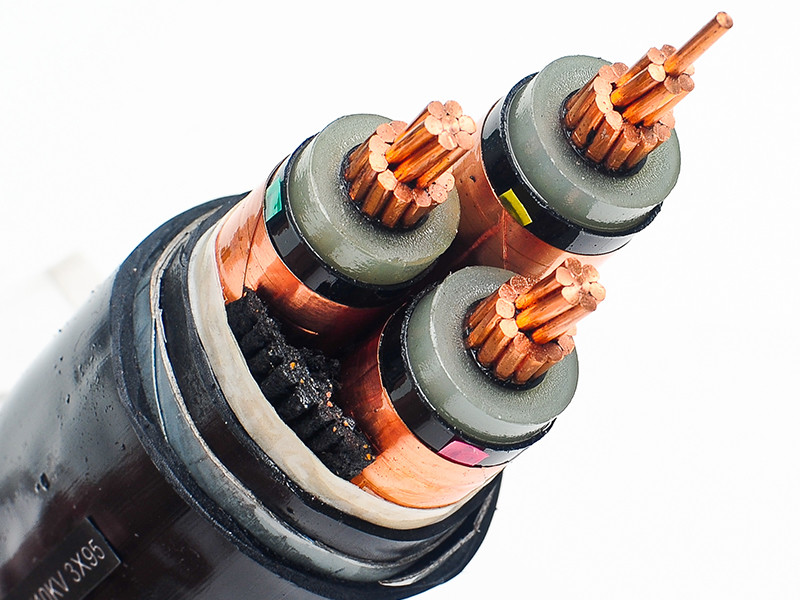

Cavo armato di alluminio di GB12706 3.6kv XLPE, cavo di SWA di 400mm2 XLPE 2

XLPE ISOLANO LA GUAINA SISTEMI MV DEL PVC CABLANO I DATI

Tipo	Specificazione	Diametro del conduttore	Spessore nominale di isolamento	Spessore nominale della guaina	Diametro approssimativamente esterno di cavo	Approssimativamente peso di cavo

						CU	AL
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC	mm2	millimetro	millimetro	millimetro	millimetro	kg/km	kg/km
	3×25	6,0	2,5	2,1	36,1	1660	1203
	3×35	7,0	2,5	2,1	38,3	2018	1383
	3×50	8,4	2,5	2,2	41,3	2481	1619
	3×70	10,0	2,5	2,4	45,1	3199	1959
	3×95	11,5	2,5	2,5	48,6	4064	2339
	3×120	13,0	2,5	2,6	52,9	4902	2729
	3×150	14,5	2,5	2,7	55,2	5758	3072
	3×185	16,2	2,5	2,8	59,8	6965	3609
	3×240	18,4	2,5	3,0	64,7	8724	4309
	3×300	20,5	2,5	3,2	70,5	10701	5154
	3×400	23,5	2,5	3,4	78,0	13417	6340

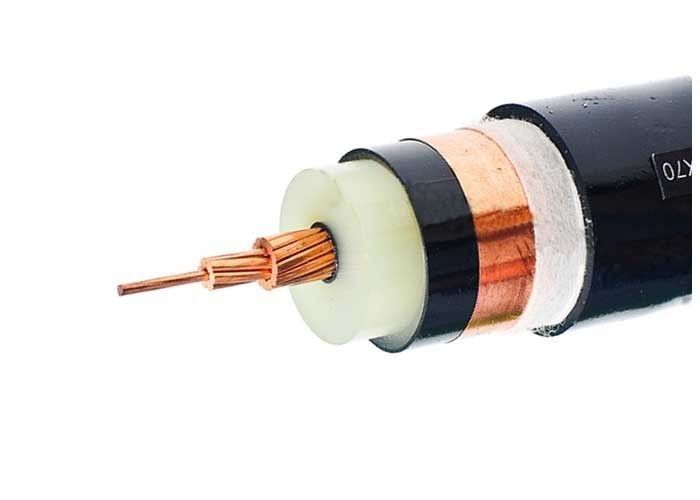

Cavo armato di alluminio di GB12706 3.6kv XLPE, cavo di SWA di 400mm2 XLPE 3
