21KV resistente al fuoco XLPE ha isolato il cavo elettrico, cavo corazzato di DSTA XLPE

Cavo corazzato del xlpe di DSTA

Cavo elettrico isolato xlpe 21KV

Cavo medio di tensione 21KV

Luogo di origine:

La CINA

Marca:

OEM

Certificazione:

ISO/RoHS/CE

Contattaci

Chiedi un preventivo

21KV resistente al fuoco XLPE ha isolato il cavo elettrico, cavo corazzato di DSTA XLPE

Product Details

Il centro del conduttore:

Rame temprato o alluminio estratto duro

Materiale di isolamento:

Polietilene unito con legami atomici incrociati (XLPE)

Tipi corazzati:

DSTA/SWA/AWA o Unarmoured

Materiale esterno della guaina:

Cloruro di polivinile (PVC) o polietilene (PE)

Norma:

BACCANO DI IEC ASTM DELLE BS, IEC 60502-2, GB12706, IEC60228

colore:

Nero o come requisito

Imballaggio:

tamburo dell'Di legno-acciaio, tamburo d'acciaio, tamburo di legno

Speciale Requiremets:

L'alogeno resistente al fuoco, ignifugo, basso del fumo libera

Campione:

Y, se

Applicazione:

Sotterraneo, costruzione, industriale, distribuzione di energia e linea di trasmissione

Tensione:

3.6KV a 35KV

Evidenziare:

Cavo corazzato del xlpe di DSTA

Cavo elettrico isolato xlpe 21KV

Cavo medio di tensione 21KV

Payment & Shipping Terms

Quantità di ordine minimo

200 metri

Prezzo

negotiable

Imballaggi particolari

pacchetto standard dell'esportazione

Tempi di consegna

15-20 giorni lavorativi o negoziati

Termini di pagamento

T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri

Capacità di alimentazione

50000meters alla settimana

Il centro di alluminio collegato trasversale 3x1 del cavo elettrico del polietilene 95mm2 sistemi MV

Ottieni il miglior prezzo

Singolo isolamento di EPR del cavo elettrico del centro 35KV 250mm2 sistemi MV per i circuiti dell'alimentatore

Ottieni il miglior prezzo

Guaina di rame del PVC del cavo elettrico del conduttore 69kV sistemi MV 750mm2

Ottieni il miglior prezzo

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero

Ottieni il miglior prezzo

Contattaci

Contatta ora

Product Description

Cavo medio resistente al fuoco di tensione 120mm2 di 21KV 35KV per costruzione

TENSIONE MEDIA DEL CAVO DI TENSIONE

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

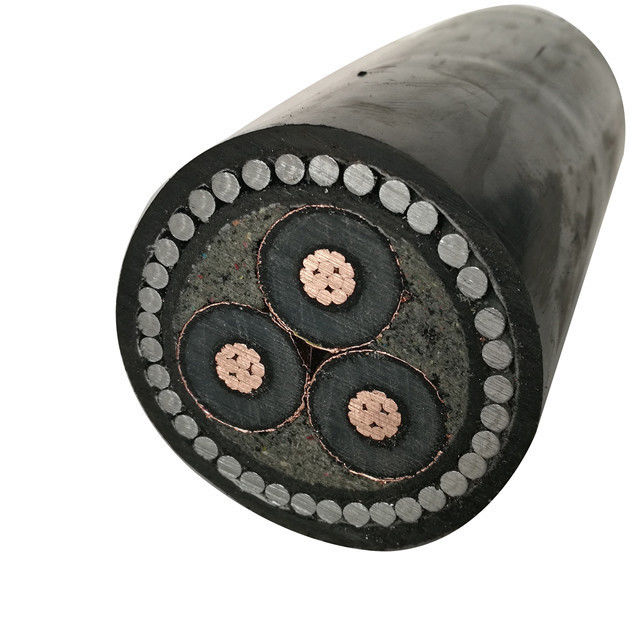

21KV resistente al fuoco XLPE ha isolato il cavo elettrico, cavo corazzato di DSTA XLPE 0

COSTRUZIONE MEDIA DEL CAVO DI TENSIONE

1. conduttore: Di rame o di alluminio (class1 o classe 2)

2. strato semiconduttore interno

3. isolamento: Polietilene inchiostrato trasversale (XLPE)

4. strato semiconduttore esterno

5. Corazzato o Unarmoured

6. Spostamento del materiale conduttivo

7. Schermo: Intrecciando dei fili di rame o del nastro di rame

8. Separatore

9. rivestimento esterno: PVC o PE

APPLICAZIONE MEDIA DEL CAVO DI TENSIONE

Il cavo è usato per le installazioni fisse quali le reti di distribuzione di energia elettrica o le installazioni industriali, che è risieduto all'interno, all'aperto, in tunnel, nella fossa del cavo, o diretto in terra, capace di sopportare la forza meccanica esterna, ma incapace di sopportare la grande forza di trazione.

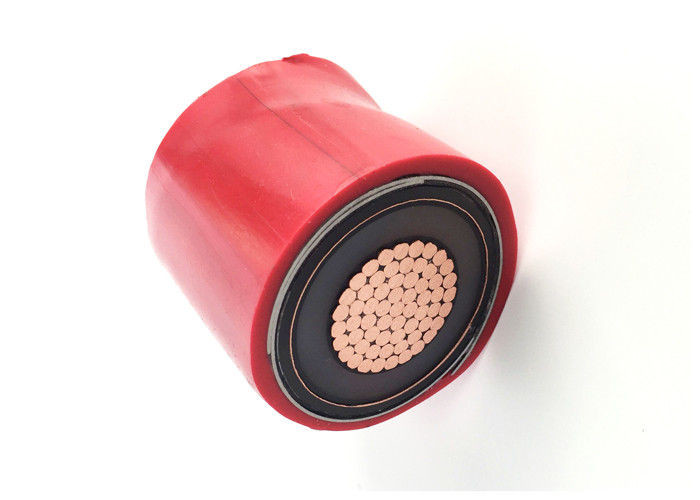

21KV resistente al fuoco XLPE ha isolato il cavo elettrico, cavo corazzato di DSTA XLPE 1

CARATTERISTICHE MEDIE DEL CAVO DI TENSIONE

1. la temperatura di funzionamento da sempre massima di XLPE ha isolato il cavo è 90°C

2. installare la temperatura di cavo non dovrebbe essere più di meno di 0°C

3. la temperatura massima di cortocircuito non è di superare 250°C, non più sec than5.

4. incapace sia posto senza il limite della caduta con abbastanza tirata meccanica, il cavo unipolare non può essere risieduto nel tubo del ferro o essere riparato dagli strumenti circondati del ferro intorno ai cavi

TIPO & APPLICAZIONE DI CAVO MEDI DI TENSIONE

TIPO		NOME	Applicazione principale
Il centro del CU	Il centro di AL
YJV/YJY	YJLV/YJLY	XLPE ha isolato, PVC/PE ha inguainato il cavo elettrico	Per la stenditura dell'interno, il tunnel, il canale e la metropolitana. Incapace di sopportare le forze meccaniche esterne, ma sopporta la forza della trazione durante situato
YJV22/YJV23	YJLV22/YJLV23	XLPE ha isolato, nastro d'acciaio corazzato, PVC/PE ha inguainato il cavo elettrico	Per la stenditura dell'interno, il tunnel, il canale e la metropolitana. Capace di sopportare le forze meccaniche esterne, ma incapace di sopportare grande forza di trazione
YJV32/YJV33	YJLV32/YJLV33	XLPE ha isolato, filo di acciaio sottile corazzato, PVC/PE ha inguainato il cavo elettrico	Per risiedere nell'asse, differenza di volontà sotterranea dell'acqua grande del livello. Capace di sopportare le forze meccaniche esterne e forza di trazione moderata
YJV42/YJV43	YJLV42/YJLV43	XLPE ha isolato, filo di acciaio spesso corazzato, PVC/PE ha inguainato il cavo elettrico	Per risiedere nell'acqua e nel fondale marino. Capace di sopportare pressione positiva e la forza di trazione

21KV resistente al fuoco XLPE ha isolato il cavo elettrico, cavo corazzato di DSTA XLPE 2

21/35KV XLPE ISOLANO IL CENTRO SISTEMI MV DEL RAME DELLA GUAINA DEL PVC CABLANO I DATI

No. dei centri e della sezione trasversale nominale	Operazione tensione massimo.	Termine nominale tensione U0/U	Isolamento spessore	Guaina spessore Termine nominale valore	Ø esterno approssimativamente.	peso approssimativamente.	Valutazioni correnti in aria 30℃	Le valutazioni correnti hanno sepolto 20℃	resistenza massima di CC a 20℃
millimetro di ²	chilovolt	chilovolt	millimetro	millimetro	millimetro	chilogrammo/chilometro			Ω/km
1 x 50	40,5	21/ 35	9,3	2,1	34,8	1533	245	225	0,39
1 x 70	40,5	21/ 35	9,3	2,1	36,4	1791	305	275	0,27
1 x 95	40,5	21/ 35	9,3	2,2	38,3	2115	370	330	0,19
1 x 120	40,5	21/ 35	9,3	2,2	39,7	2408	430	375	0,15
1 x 150	40,5	21/ 35	9,3	2,3	41,4	2769	490	425	0,12
1 x 185	40,5	21/ 35	9,3	2,3	43,1	3167	560	480	0,1
1 x 240	40,5	21/ 35	9,3	2,4	45,5	3790	665	555	0,08
1 x 300	40,5	21/ 35	9,3	2,5	48,1	4481	765	630	0,06
1 X.400	40,5	21/ 35	9,3	2,6	51,4	5561	890	725	0,05
1 X.500	40,5	21/ 35	9,3	2,7	57,1	6894	1000	825	0,04
1 x 630	40,5	21/ 35	9,3	2,8	60,8	8263	1160	940	0,03

21KV resistente al fuoco XLPE ha isolato il cavo elettrico, cavo corazzato di DSTA XLPE 3
