Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero

Cavo elettrico di 12KV sistemi MV

800mm2 XLPE ha isolato i cavi

cavo elettrico del xlpe 800mm2

Luogo di origine:

La CINA

Marca:

OEM

Certificazione:

ISO/RoHS/CE

Contattaci

Chiedi un preventivo

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero

Product Details

Il centro del conduttore:

Rame temprato o alluminio estratto duro

Materiale di isolamento:

Polietilene unito con legami atomici incrociati (XLPE)

Tipi corazzati:

DSTA/SWA/AWA o Unarmoured

Materiale esterno della guaina:

Cloruro di polivinile (PVC)

Norma:

BACCANO DI IEC ASTM DELLE BS, IEC 60502-2, GB12706, IEC60228

colore:

Nero o come requisito

Imballaggio:

tamburo dell'Di legno-acciaio, tamburo d'acciaio, tamburo di legno

Speciale Requiremets:

L'alogeno resistente al fuoco, ignifugo, basso del fumo libera

Campione:

Y, se

Applicazione:

Sotterraneo, costruzione, industriale, distribuzione di energia e linea di trasmissione

Tensione:

12kV

Evidenziare:

Cavo elettrico di 12KV sistemi MV

800mm2 XLPE ha isolato i cavi

cavo elettrico del xlpe 800mm2

Payment & Shipping Terms

Quantità di ordine minimo

200 metri

Prezzo

negotiable

Imballaggi particolari

pacchetto standard dell'esportazione

Tempi di consegna

15-20 giorni lavorativi o negoziati

Termini di pagamento

T/T, L/C, D/P, unione ad ovest, Paypal, pagamenti sicuri

Capacità di alimentazione

50000meters alla settimana

Il centro di alluminio collegato trasversale 3x1 del cavo elettrico del polietilene 95mm2 sistemi MV

Ottieni il miglior prezzo

Singolo isolamento di EPR del cavo elettrico del centro 35KV 250mm2 sistemi MV per i circuiti dell'alimentatore

Ottieni il miglior prezzo

Guaina di rame del PVC del cavo elettrico del conduttore 69kV sistemi MV 750mm2

Ottieni il miglior prezzo

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero

Ottieni il miglior prezzo

Contattaci

Contatta ora

Product Description

630mm2 800mm2 12kV sistemi MV XLPE isolato cabla l'alogeno basso del fumo libero

TENSIONE MEDIA DEL CAVO DI TENSIONE XLPE

3.6/6 (7,2) chilovolt, 3.6/6.6 (7,2) chilovolt, 6 10(12) chilovolt, 6,35/11(12) chilovolt, 8,7/10(15) chilovolt, 12/20(24) di chilovolt, 12,7/22(24) chilovolt, 18/30(36) di chilovolt, 19/33(36) di chilovolt, 21/35kv, 26/35kv

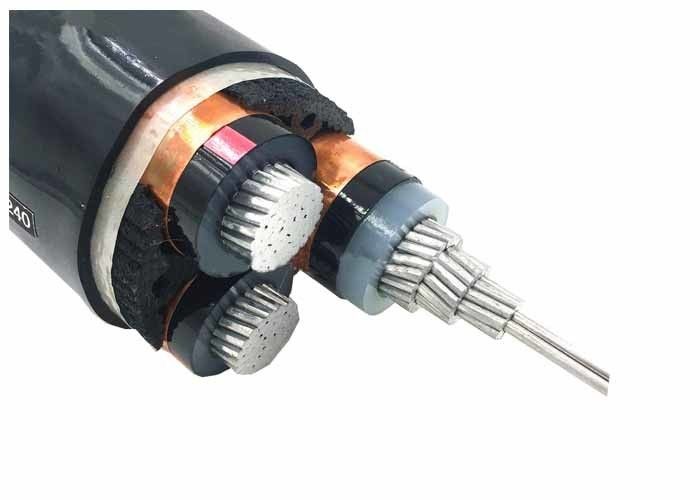

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero 0

COSTRUZIONE MEDIA DEL CAVO DI TENSIONE XLPE

1. Il centro di rame nudo rotondo o il centro di alluminio incagliato secondo l'IEC 60228
2. strato semi-conduttivo interno
3. isolamento XLPE del centro
4. codice colore secondo HD 308 S2
5. strato semi-conduttivo esterno
6. nastro Semi-conduttivo
7. schermo di rame del nastro
8. riempitore
9. guaina interna del PVC
10. doppio del nastro d'acciaio galvanizzato (DSTA) o del filo di acciaio galvanizzato (SWA),

Doppio del nastro di alluminio (DATI) o del cavo di alluminio (AWA)
11. guaina esterna del PVC (rosso o nero)

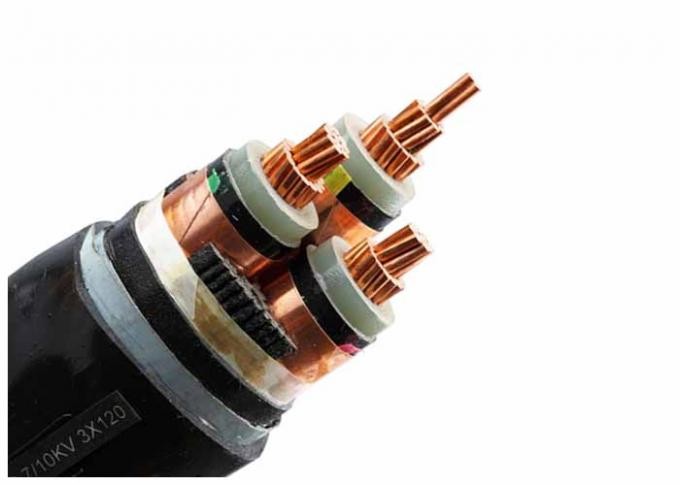

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero 1

LA TENSIONE MEDIA XLPE CABLA L'AREA DI SEZIONE

25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2

APPLICAZIONE MEDIA DEL CAVO DI TENSIONE XLPE

Questo cavo del xlpe di sistemi MV è usato per il trasporto di energia e la linea di distribuzione con tensione a 12kV e sotto.
Il cavo elettrico medio isolato xlpe di tensione pricipalmente è utilizzato in terra, all'interno di e fuori delle facilità, all'aperto, nei canali ecc. del cavo. Ed il cavo corazzato del xlpe ha potuto essere determinata sollecitazione meccanica più pesante dell'orso e sforzo di tensione.

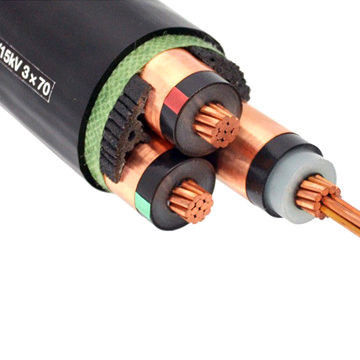

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero 2

CARATTERISTICHE MEDIE DEL CAVO DI TENSIONE XLPE

Conduttore massimo Temperature: nell'ambito del normale (90℃), emergenza (130℃ o cortocircuito non non più di 5 stati di s (250℃).
Min. Ambient Temp. 0℃, dopo installazione e soltanto quando il cavo è in un in posizione fissa.
Raggio di piegamento minimo: un cavo O.D di 15 x per il singolo centro
un cavo O.D di 12 x per il multi centro

TIPO & DIMENSIONE DI CAVO MEDI DI TENSIONE XLPE

Cavo elettrico di sistemi MV (11kv 15kv 33kv)
Modello e descrizione Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/di 20(24), 18/di 30(36), 21/35 (40,5), 26/35 (40,5) di chilovolt	Il centro di No.of	Area di sezione trasversale del conduttore (mm2)
isolamento del xlpe	il 1 centro il centro 3	10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimetri quadrati
Il centro del Cu
YJV, N2XSY, cavo elettrico inguainato PVC
YJV22, nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico
YJV32, YJV42, filo di acciaio corazzato, PVC ha inguainato il cavo elettrico
Al Core
YJLV, NA2XSY, cavo elettrico inguainato PVC
YJLV22, nastro d'acciaio corazzato, PVC ha inguainato il cavo elettrico
YJLV32, YJLV42, filo di acciaio corazzato, PVC ha inguainato il cavo elettrico

SIGNIFICATO DI CODICE

YJ: Isolamento di XLPE
L: Conduttore di alluminio
V: Guaina del PVC
32: I centri del filo di acciaio armoring-3
22: I centri d'acciaio del nastro armoring-3
72: Il centro di alluminio del cavo armoring-1
62: Il centro del nastro armoring-1 di acciaio inossidabile
ZR: Ignifugo

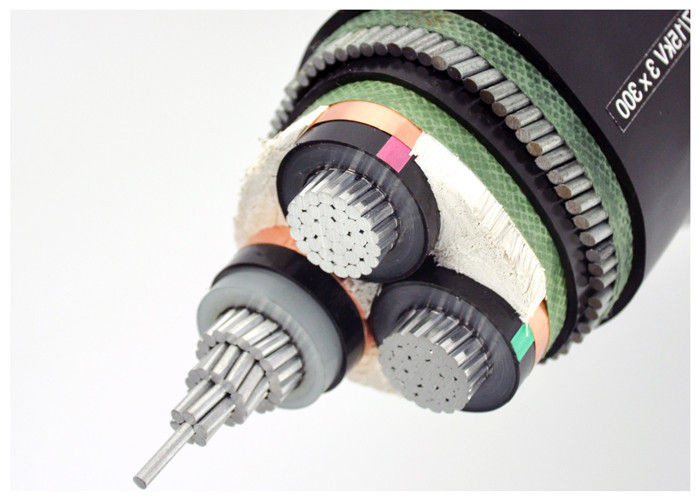

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero 3

DATI TECNICI DEL SINGOLO CAVO UNARMOURED DEL CENTRO 12KV

Alogeno basso del fumo isolato XLPE del cavo elettrico di 800mm2 12KV sistemi MV libero 4
